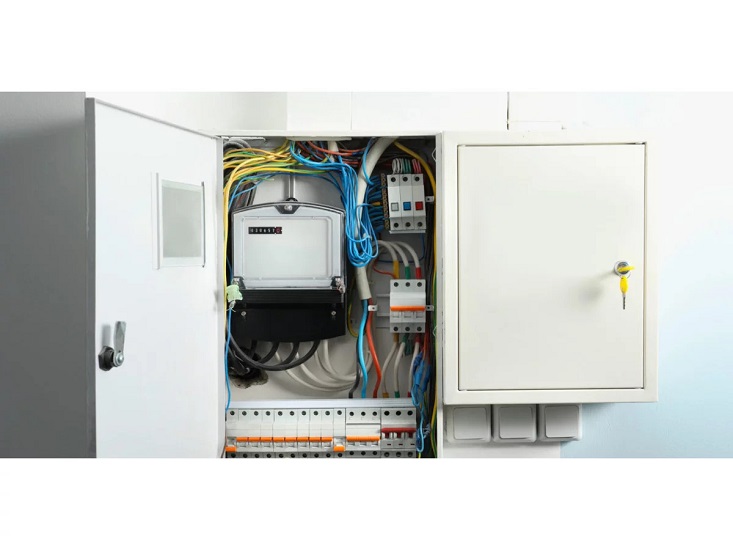

Почнемо з простого. Дифавтомат — це «два в одному»: всередині один модуль (або два модулі ширини), але функцій дві:
- ПЗВ (пристрій захисного вимкнення) — реагує на струм витоку і захищає людину від ураження струмом, а також знижує пожежні ризики.
- Автоматичний вимикач (автомат) — реагує на перевантаження і коротке замикання.
Зв’язка «ПЗВ + автомат» — це два окремі апарати: окремо ПЗВ, окремо автомат. Працює так само, тільки компоненти роздільні.
Коли ви берете дифавтомат — економите місце у щиті, спрощуєте монтаж (менше перемичок). Коли берете зв’язку — маєте гнучкіший сервіс: зламався автомат — міняєте лише його, ПЗВ лишається. Є нюанси, далі все розкладемо.
Коли дифавтомат зручніший за зв’язку
- Дефіцит місця в щиті. Малий щит, а груп багато — дифавтомати виручають, бо компактніше.
- Групова логіка «одна лінія — один захист». Наприклад, на бойлер, пральну, кухню — по дифу на кожну лінію. Так простіше розуміти, що саме спрацювало.
- Швидкий монтаж без «павутини» перемичок. Менше з’єднань — менше шансів на помилки.
Коли ж краще ПЗВ + автомат:
- Сервіс і бюджет по частинах. Дешевше замінити один апарат, якщо що.
- Складні щити з селективністю по щаблях. Часто роблять вступне селективне ПЗВ (тип S), а вниз — групові автомати або ПЗВ.
Ключові параметри для вибору
Щоб не заблукати в шильдиках, тримаємо в голові 4 речі:
- In — номінальний струм автомата (10, 16, 20, 25, 32, 40 А тощо). Підбирають під навантаження і під переріз/спосіб прокладання кабелю.
- IΔn — диференційний струм спрацювання ПЗВ/дифа: 10/30/100/300 мА (рідше інші).
- Тип чутливості до витоків:
- AC — лише синусоїда змінного струму (старий мінімум).
- A — AC + пульсуючий постійний (сучасна побутова електроніка, індукційні плити, пральні, БЖ). Рекомендується як «дефолт» для розеткових груп.
- B — ще й гладка DC + частотні компоненти (EV-зарядки, PV-інвертори, частотники). Для побуту рідко, але коли треба — то треба.
- Характеристика автомата B/C/D (час-струмова):
- B — стандарт для квартир/будинків, невеликі пускові струми.
- C — помірні пуски (насоси, компресори, інструмент).
- D — великі пуски (важкі двигуни). У побуті зазвичай не треба.
Де ставити 10 мА, де 30 мА, а де 100–300 мА
- 10 мА — підвищена персональна безпека на окремих лініях: ванна кімната (розетка для фена/пральної), дитяча розетка, акваріуми, зовнішні розетки з доступом дітей. Є ризик хибних спрацювань, тож робіть це на окремій лінії, не на цілу групу.
- 30 мА — стандартний «людський» захист для розеткових груп, кухні, пральної, посудомийки, бойлера, теплої підлоги (електро), гаража. Це «золота середина» для більшості побутових споживачів.
- 100–300 мА — пожежний захист на вводі/поверхі/групі. Часто застосовують селективне (тип S) ПЗВ 100–300 мА «вище», а «нижче» — 30 мА на групи. Так ви отримаєте ступінь захисту і менше «вмирає» весь будинок від одного дрібного витоку.
Маленький лайфхак: якщо вводове ПЗВ без затримки й на 30 мА — при найменшому витоку падає весь будинок. Тому на вводі — селективне S (часова затримка), а «на групи» — звичайні 30 мА.
Селективність: головний/групові лінії, тип S
Селективність — коли спрацьовує саме «нижчий» апарат, найближчий до проблеми, а не все одразу. Будуємо «ялинку»:
- Ввід: ПЗВ/диф 100–300 мА тип S (затримка).
- Поверх/група: 30 мА (тип A бажано).
- Окремі лінії з підвищеним ризиком: 10 мА (точково).
Так ви уникаєте масових відключень і швидше розумієте, де проблема.
Схеми підключення (H3)
Описово, без «надскладних» креслень.
Варіант A — дифавтомати на кожну лінію:
- Ввідний автомат → (за потреби селективне ПЗВ 100–300 мА тип S) → DIN-рейка з дифавтоматами на: кухня розетки (30 мА, тип A), пральна (30 мА/10 мА, тип A), бойлер (30 мА, тип A), освітлення (можна без ПЗВ, але краще з дифом 30 мА на вологі зони), вулиця (30 мА, тип A).
Варіант B — ПЗВ + автомати по групах:
- Ввідний автомат → селективне ПЗВ 100–300 мА тип S → розгалуження:
- ПЗВ 30 мА (тип A) → кілька автоматів: кухня, ванна, загальні розетки.
- ПЗВ 30 мА (тип A) → автомати: пральна, бойлер, гараж.
Обидва варіанти робочі. Перший — простіший у діагностиці, другий — гнучкіший по сервісу.
Пошук витоків: як зрозуміти, що «вибиває»
- Подивіться, що саме спрацювало. Дифавтомат чи ПЗВ? Багато сучасних дифів мають індикатор причини (КЗ/витік). Якщо немає — дивіться контекст.
- Вимкніть усі навантаження на цій лінії (вийміть вилки, вимкніть стаціонарні споживачі).
- Увімкніть захист. Якщо тримається — вмикайте прилади по одному. На якому «впаде» — там і шукаємо проблему (шнур, ТЕН, БЖ).
- Якщо ліній кілька під одним ПЗВ, відключайте автомати по черзі — так звузите коло.
Порада: регулярне натискання кнопки TEST (раз на місяць/квартал) — це не «для галочки». Механіка має працювати.
Порівняльна таблиця: «дифавтомат vs ПЗВ + автомат»
| Критерій | Дифавтомат (2-в-1) | ПЗВ + автомат (роздільно) | Коментар |
|---|---|---|---|
| Місце у щиті | Менше модулів | Більше модулів | Для малих щитів диф вигідніший |
| Монтаж | Швидший, менше перемичок | Більше з’єднань | Менше шансів помилок з дифом |
| Сервіс/ремонт | Міняти весь апарат | Міняти окремо ПЗВ або автомат | Зв’язка гнучкіша і часто дешевша у ремонті |
| Діагностика | З індикатором — ок; без — інколи менш очевидно | Легко зрозуміти, що спрацювало | Зв’язка прозоріша для новачка |
| Ціна комплекту | Часто +/- як зв’язка | Часто +/- як диф | Сильно залежить від бренду/серії |
| Гнучкість конфігурацій | «Одна лінія — один диф» | Під одним ПЗВ кілька автоматів | Обидві логіки нормальні |
| Селективність | Будується, але продумано | Дуже гнучка, з типом S зверху | На вводі — S, знизу — 30 мА |
Міні-таблиця підбору IΔn (орієнтир)
| Ланка/місце | Рекомендований IΔn | Примітка |
|---|---|---|
| Ввід/поверх | 100–300 мА тип S | Пожежний захист, селективність |
| Розеткові групи | 30 мА (тип A) | Стандарт додаткового захисту |
| Ванна/дитяча окремою лінією | 10 мА (тип A) | Максимальна персональна безпека |
| EV-зарядка/інвертор/частотник | За проєктом; часто тип B | Або спецрішення виробника |
Важливо: тип A у побуті сьогодні — практично must-have. Тип AC залишаються для простих навантажень, але світ давно пішов у електроніку з пульсуючими витоками.
Як підібрати характеристику B/C/D і номінал In
- Освітлення/розетки без важких пусків — зазвичай B-характеристика.
- Насоси, кондиціонери, інструмент — частіше C.
- Важкі двигуни/великі пуски — D (але в побуті рідко доцільно).
- In — не «від балди»: під розрахунковий струм навантаження і допустимий струм кабелю. Не ставте 32 А на лінію з кабелем, який тягне 16 А — автомат має захищати кабель, а не «пральну машинку».
Жива порада щодо архітектури щита (квартира/будинок)
- Ввідний автомат → селективне ПЗВ 100–300 мА тип S.
- Далі окремі групи: кухня, ванна/санвузол, загальні розетки, гараж/вулиця, техніка (бойлер, пральна, посудомийка).
- На кожну групу — 30 мА тип A (дифавтомат або ПЗВ + автомат).
- На дуже «вологі» або «ризикові» розетки окремою лінією — 10 мА.
Чи можна «все на дифах»? Так. Чи можна «одне ПЗВ на кілька автоматів»? Так. Важливо, щоб все було логічно і кабель/навантаження підібрані правильно.
FAQ (коротко і по суті)
Чи «вибиватиме» бойлер на 30 мА?
Якщо бойлер справний — ні. Якщо ТЕН «підтікає» на корпус — буде спрацьовувати (і це добре, це безпека). Для бойлера радять окрему лінію з 30 мА тип A, а інколи ставлять 10 мА — але це вже тонке налаштування.
Коли потрібен тип B?
Коли можливі гладкі DC витоки або частотні компоненти: EV-зарядні станції, PV-інвертори, частотні приводи. У побуті без цих штук — тип A достатньо.
Як правильно тестувати кнопкою TEST?
Натискаєте TEST (раз на місяць/квартал). Апарат має відключитись. Не відключився — міняйте, не жартуйте з безпекою.
Чи можна ставити 30 мА на освітлення?
Можна, але частіше роблять без ПЗВ, або виділяють ПЗВ лише на вологі зони. Світло «впало» — неприємно. Думайте про комфорт і селективність.
У мене старий щит і мало місця — що краще?
Часто дифавтомати рятують: компактно і швидко. Але якщо хочете здешевити сервіс — ПЗВ + автомати теж ок, просто подивіться, чи вистачить модулів.
Короткі поради, щоб не наламати дров
- Вибір типу A для розеток — це вже «новий стандарт».
- 10 мА — лише на окремі лінії, інакше буде «нервова» експлуатація.
- На вводі — селективне S 100–300 мА.
- In і B/C/D — під навантаження і кабель, а не навпаки.
- Робіть групи логічними: кухня, санвузол, вулиця — окремо.
- Тестуйте час від часу, реально.
І ще: остаточний підбір — за місцевими нормами і з електриком, який бачив ваш об’єкт очима. Текст — це добре, але об’єкт — різний.
Висновок простими словами
Дифавтомат — швидко, компактно, «по одній штуці на лінію». ПЗВ + автомат — гнучко по сервісу і селективності, інколи вигідніше бюджетом на ремонт. Безпечних вам щитів і менше сюрпризів, а якщо сумніваєтесь — краще поставити 30 мА тип A на групу, ніж економити на захисті.
